基本信息：
項目名稱：華潤雪花啤酒大同工業園區電力監控系統的設計與應用
項目地點：山西 大同
實施時間：2012年10月
項目簡介：
華潤雪花啤酒(大同)有限公司作為華潤雪花啤酒(中國)投資有限公司旗下的全資子公司，安科瑞電氣股份有限公司于2012年10月承接了華潤雪花啤酒大同工業園區電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，系統軟件借助了計算機、通訊設備、計量保護裝置等，為系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該電力監控系統可以提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。

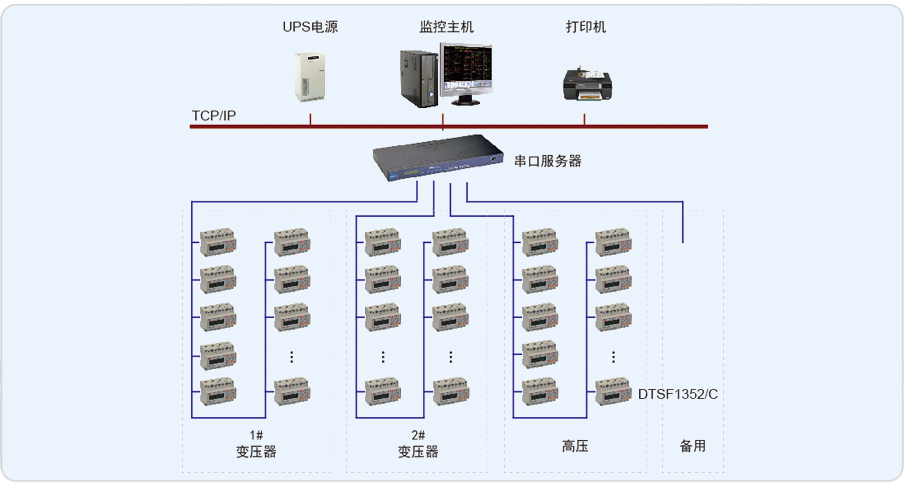

該現場為高壓10kV和0.4KV低壓配電室，共53塊儀表多功能智能儀表（ DTSF1352/C），監控值班室位于變電所隔壁，通過組態軟件Acrel-2000實現對現場儀表的實時監測，并記錄歷史數據自動生成報表，以便查詢。為滿足配電室統一監控的要求，配電現場安裝的安科瑞公司網絡電力儀表通過屏蔽雙絞線手拉手式相連至后臺主機內的工業串口卡，實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢。
系統實現的功能：
上位機軟件采用Acrel–2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能，10kV和0.4kV配電室配電回路運行狀態使用一次圖形式顯示回路的電壓，三相電流、有功無功功率、功率因數和頻率。
通過報表功能可以查詢任意時刻回路的全常規電參量數據、回路的用電量。
用戶主要關注的是用電量報表，用電量報表用于電費計量以及與核對后進行成本核算，Acrel-2000電力監控系統提供了實時曲線和歷史趨勢兩種曲線的分析界面，用戶根據各個回路現場線纜的橫截面（粗細）決定設定電流預警值，避免電流過大造成用電事故發生。
實時報警會彈出報警窗口提示，歷史報警通過查詢得出。
